首頁晶振系列泰藝USB晶體諧振器,XR-6035mm晶振,石英晶振,XRPAAAAANF-25.000000

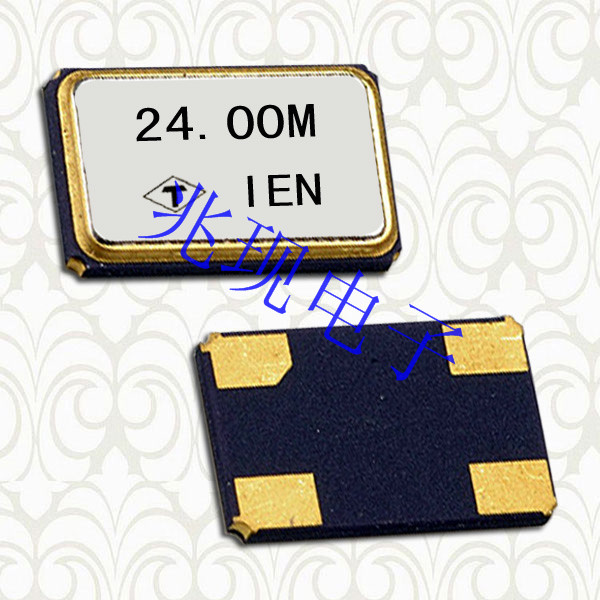

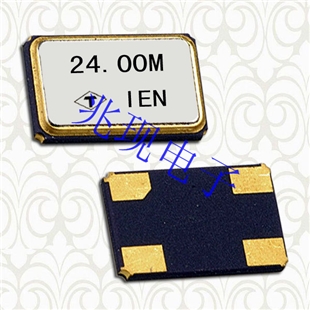

泰藝USB晶體諧振器,XR-6035mm晶振,石英晶振,XRPAAAAANF-25.000000

產品型號：75683774
頻率：8.0MHZ~50.0MHZ

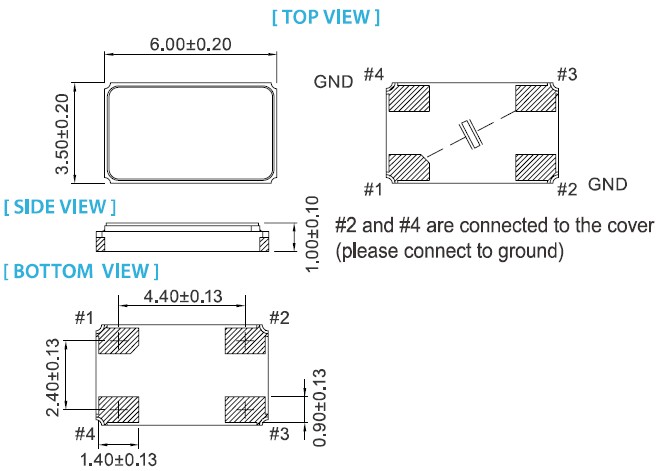

尺寸：6.0*3.5mm
產品介紹：貼片晶振本身體積小,超薄型"XRPAAAAANF-25.000000"石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對...

泰藝USB晶體諧振器,XR-6035mm晶振,石英晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振"XRPAAAAANF-25.000000"產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

泰藝晶振規格參數	XR
頻率范圍	8.0MHZ~50.0MHZ
負載電容	7.0pF
激勵功率	10 μW typical, 300 μW maximum
老化@ + 25°C	±3.0 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-55°C~+125°C

泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.

泰藝電子以嚴謹?shù)馁|(zhì)量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.

主要產品廣泛用途石英晶體"XRPAAAAANF-25.000000"（Crystal)、小型化貼片石英晶體振蕩器（SMD XO）、壓控有源晶振（VCXO）

未來展望:

銷售：發展自有品牌及策略性客戶、拓展全球化渠道.產能：經濟化、規?；?產品：高頻、高精度、輕、薄、短、小.制程：標準化、自動化、信息化與彈性化.供應鏈：交期短、庫存低.

頻率與負載電容的變化要求：

請測量使用示波器或頻率計數器晶體"XRPAAAAANF-25.000000"的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.

The formula for Capacitances versus Frequency is as following:

該公式的電容與頻率是如下：

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該石英水晶振子應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體"XRPAAAAANF-25.000000",以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
