- 產品型號：90579803
- 頻率：12.8MHZ~26.0MHZ

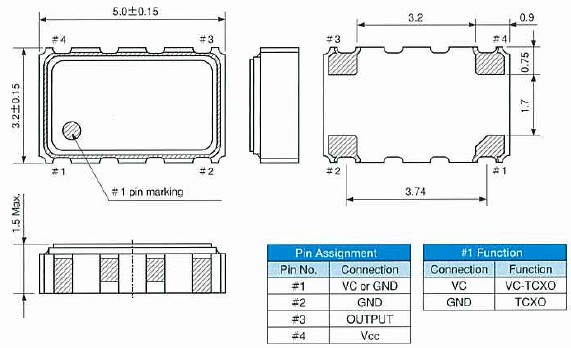

- 尺寸：5.0*3.2mm
- 產品介紹：溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度...
-

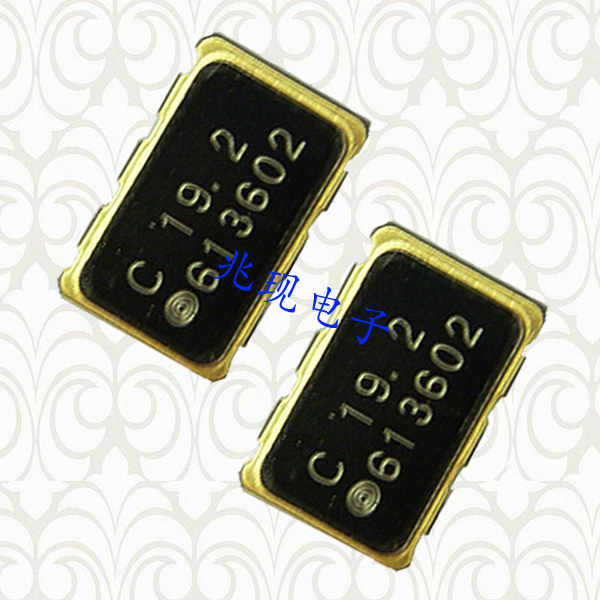

西鐵城CSX-532T振蕩器,GPS專用晶振,溫補晶振
西鐵城.jpg)
西鐵城CSX-532T振蕩器,GPS專用晶振,溫補晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,西鐵城有源晶振,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | CSX532T | ||
| 標準頻率 | fo | 12.8Mhz , 13.0Mhz | 16.8Mhz , 19.2Mhz , 19.68Mhz , 20.0Mhz | 25.0Mhz , 26.0Mhz |
| 頻率穩定度 | △f/fo | ±2.5ppm/（-30℃ ~ +75℃） | ||
| 工作溫度 | TOPR | -30℃ ~ +75℃ | ||
| 儲存溫度 | TSTR | -40℃ ~ +85℃ | ||
| 電源電壓 | Vdd | 2.4V ~ 3.0V | ||
| 頻率調整范圍 | △fc | ±8ppm Min./（Vcont=Vdd/2±1.0V） | ||
| 電流消耗 | Idd | 1.0mA Max | 1.2mA Max | 1.5mA Max |
| 輸出電壓 | Vour | 0.8Vp-p Min.（10kΩ/10pF） | ||
| 啟動時間 | Tst | 5.0 msec Max | 3.5 msec Max | |
| 頻率老化 | FA | ±1.0ppm Max/第一年 | ||
.jpg)
西鐵城1.jpg)
日本西鐵城水晶株式會社所生產的小體積貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
.jpg)
同是AT切的芯片,在振動模式上又有基頻（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶體諧振器而言,5次泛音很少,3次泛音一般在40M以上時才會少量生產.同一頻率的產品,3次泛音的厚度是基頻的3倍,例如我司產品某產品48MHz三次泛音的厚度約為0.104mm（與16MHz基本波的厚度相同）,48MHz基本波產品的厚度約為0.034mm.在設計芯片厚度時,AT切的芯片的厚度與頻率,及振動模式有關,而與芯片的尺寸大小無關.做成成品后的AT切基頻產品,AT切3泛音產品與BT切產品可以通過觀察其C0/C1值,TS值,電阻值及TC特性來區分.境保護方針.jpg)
西鐵城晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.
.jpg)
