- 產品型號：19436252
- 頻率：10.0MHZ~40.0MHZ

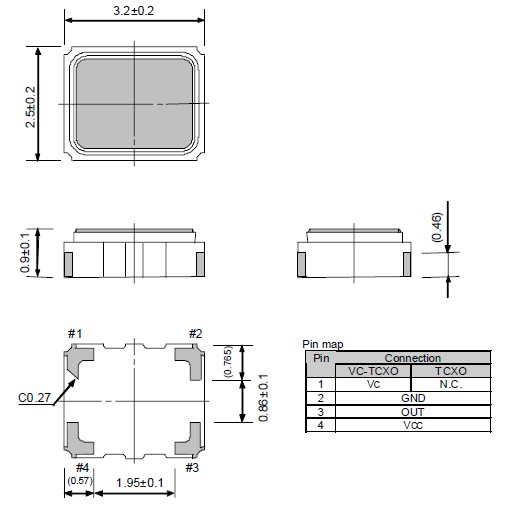

- 尺寸：3.2*2.5mm
- 產品介紹：溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些...
-

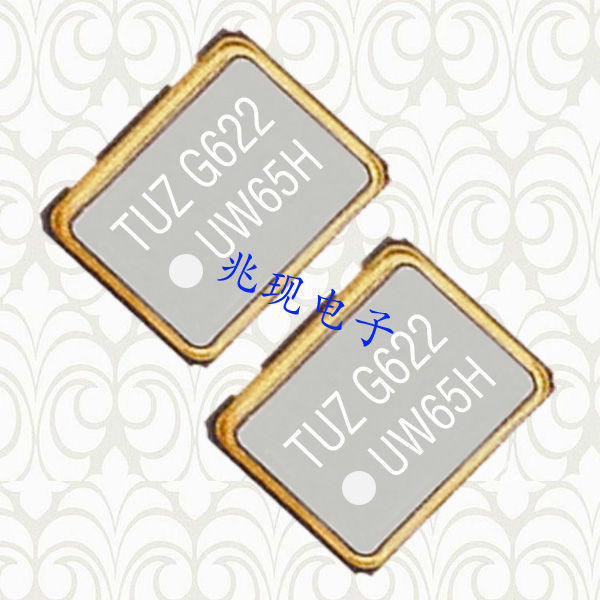

高精度晶振TG-5035CE,愛普生溫補振蕩器,數碼通訊產品晶振
愛普生.jpg)
高精度晶振TG-5035CE,愛普生溫補振蕩器,數碼通訊產品晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| VC-TCXO | TCXO | |||
| 輸出頻率范圍 | f0 | 10.000MHz ～ 40.000MHz | ||
| 16.369MHz,24.5535MHz,26MHz,27.456MHz | 標準頻率 | |||
| 電源電壓 | VCC | 1.8V ±0.1V | 電源電壓范圍:1.7V to 3.3V | |
| 儲存溫度 | T_stg | -40°C to +85°C | 裸存 | |
| 工作溫度 | T_use | -30°C to +85°C | ||
| 頻率初期公差 | f_tol | ±2.0 ×10-6 Max. | 在回流焊后,VC=0.9V,+25°C | |
| 頻率溫度特征 | f0-TC | ±0.5 × 10-6 Max. | -30°C to +85°C | |
| 頻率負載變動特征 | f0-Load | ±0.2 × 10-6 Max. | 10kΩ // 10pF ±10% | |
| 頻率電源電壓特征 | f0-VCC | ±0.2 × 10-6 Max. | 1.8V ± 0.1V | |
| 頻率老化 | f_age | ±1.0 × 10-6 Max. | +25°C,第一年 | |
| 功耗 | ICC | 2.0mA Max. | VCC=1.8V,10kΩ// 10pF | |
| 輸入電阻 | Rin | 500kΩ Min. | - | VC- GND(DC) |
| 頻率控制范圍 | f_cont | ±5.0 × 10-6 to ±12.0 ×10-6 | - | VC=0.9V ± 0.6V |
| 頻率變化極 | - | 正極 | - | |
| 占空比 | SYM | 40% to 60% | GND極 (DC 切割) | |
| 輸出電壓 | VPP | 0.8V Min. | 峰-峰值 | |
| 輸出負載 | Load_R | 10kΩ | DC切割電容 = 0.01μF | |
| Load_C | 10pF | |||
.jpg)
愛普生1.jpg)
伴隨信息化社會的進程,現在石英元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — Toyocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件；同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.
.jpg)
.png)
依據不同的應用領域及工作溫度需求, 因應了許多不同的石英切割角度種類. 例如AT-, BT-, CT-, DT-, NT, GT…..等不同的切割板片. 不同的切割方向的板片具有不同的彈性常數張量(elastic constant tensor), 不同的壓電常數張量(piezoelectric constant tensor)及不同的介電常數張量(dielectric constant tensor). 這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性. (圖三)表現了在Z-plat石英結構上,幾種不同方向的石英板片切割方式. 境保護方針.jpg)
自1980年以來愛普生開展節能項目通過設置能源減排目標,進行站點能源巡邏,安裝節能設備,等等.1983年,Shoen植物(現在Hirooka辦公室的一部分)與微控制器來控制照明燈具安裝了一個系統在工廠內.戲劇性的節能結果促使日本照明工程學院認識到Shoen植物好照明獎.
