　　一顆石英晶體能干嘛?透過NX2012SA”由點到面”
　　是的,石英晶體(諧振器)相比較于石英晶體振蕩器來說性能確實要差不少,這是不爭的事實;許多用戶都說在一些高精密設備或是工業級別設備上諧振器已經有心無力了,其實這是非常偏激的言論;目前很多車載電子設備,通信設備都會應用到無源晶振,而選擇它的原因不僅僅是因為廉價,更多的是性能切合產品需求.比如這款NX2012SA就是一款汽車電子設備,所以它們不僅僅是你表面看到的那么簡單.

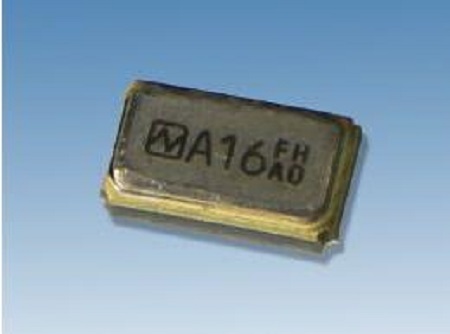

　　NX2012SA是由NDK新推出的一款車載電子晶振,同時它還是一款音叉晶振,事實上這也是一款工業級別的石英晶振產品,在穩定性方面直追有源晶振;當然,除了這種晶振之外還有很多石英晶體諧振器都會應用到汽車電子中,應用比較多的就是DSX321G這款陶瓷面封裝的,很多做汽車電子的客戶都會使用這款晶振.
　　NX2012SA有如下特點:
　　1)小型?薄型（2.0×1.2×0.55mm）。
　　2)表面貼片型產品。（可對應回流焊）
　　3)滿足無鉛焊接的回流溫度曲線要求。
　　4)符合AEC-Q200標準。
　　這款32.768K貼片晶振具體參數規格如下:

標準	標準			可選擇
額定頻率 (kHz)	32.768			32.768
尺寸大小 (L×W×H : mm)	2.0×1.2×0.55			2.0×1.2×0.55
工作溫度范圍 (°C)	-40 to +125			-40 to +85 *1
儲存溫度范圍 (°C)	-40 to +125			-40 to +85 *1
驅動功率 (µW)	0.1 (Max. 0.5)			0.1 (Max. 0.5) *1
頻率偏差 (25±3°C)	±20×10^-6			±20×10^-6
負載電容 (pF)	6.0	9.0	12.5	6.0 to 12.5
等效串聯電阻 (kΩ)	Max.120			Max. 80 *1
規格料號	STD-MUT-3	STD-MUT-2	STD-MUT-1	Refer to *2

　　自參數表中可看到這款晶振可承受-40-125℃的高溫,這就是它能夠應用于車載電子的根本性原因了;其實呢,在車載電子產品上一般要求是達到-40-85℃的工業級別就可以了,但也不排除一些要求較高的用戶,這款產品就能派上用場了.
　　由此可見,很多廠家會優先考慮無源石英晶振原因不僅僅是因為它的價格便宜,還有就是在一些要求較高的產品上也有諧振器可以適用,并且功耗更低,何樂而不為;就比如這款NX2012SA,雖是諧振器,在復雜環境下其穩定性也不見得會比振蕩器差多少.
